동적 환경에서 PCB에서 나사 유형 커넥터의 장기 용어 신뢰성을 보장하는 방법은 무엇입니까?
Jul 28, 2025
전자 제품 영역에서 동적 환경에서 인쇄 회로 보드 (PCB)에서 나사 유형 커넥터의 장기 용어 신뢰성을 보장하는 것은 중요한 과제입니다. PCB 용 나사 유형 커넥터 공급 업체로서, 나는이 문제의 중요성을 직접 목격했으며이를 해결하기 위해 사용할 수있는 전략에 대한 귀중한 통찰력을 얻었습니다.
역동적 인 환경 이해
동적 환경은 진동, 온도 변동, 습도 및 기계적 응력과 같은 다양한 요소가 특징입니다. 이러한 요소는 PCB에서 나사 유형 커넥터의 성능 및 신뢰성에 큰 영향을 줄 수 있습니다.
진동은 역동적 인 환경에서 가장 일반적인 과제 중 하나입니다. 연속 진동으로 인해 커넥터의 나사가 시간이 지남에 따라 느슨해 질 수 있습니다. 이러한 느슨한 상태는 전기 저항을 증가시켜 과열, 신호 손실 및 연결의 완전한 실패를 초래할 수 있습니다. 예를 들어, 차량이 지속적으로 움직이는 자동차 응용 분야에서는 엔진과 도로에서 진동이 PCB 커넥터의 신뢰성에 심각한 위협이 될 수 있습니다.
온도 변동도 중요한 역할을합니다. 커넥터와 PCB에 사용 된 다른 재료는 열 팽창 계수가 다릅니다. 온도가 변하면 이러한 재료는 다른 속도로 확장되고 수축됩니다. 이로 인해 나사 연결에 기계적 응력이 생겨 잠재적으로 느슨해 지거나 파손됩니다. 작동 중에 장비가 극도로 온도에 노출 될 수있는 산업 환경에서는이 문제가 더욱 두드러집니다.
습도는 나사 유형 커넥터에서 금속 부품을 부식시킬 수 있습니다. 부식은 전기 저항을 증가시키고 연결의 기계적 강도를 약화시킬 수 있습니다. 커넥터가 높은 수준의 수분에 노출되는 해양 또는 실외 응용 분야에서 부식 방지가 가장 중요합니다.
장기 용어 신뢰성을위한 설계 고려 사항
재료 선택
나사 유형 커넥터를위한 재료 선택은 장기 용어 신뢰성의 기본입니다. 전기 전도성이 우수한 고품질 금속 및 구리 합금 또는 스테인리스 스틸과 같은 부식성이 접촉 부품에는 사용해야합니다. 커넥터의 하우징의 경우, 높은 기계적 강도 및 고급 플라스틱 또는 유리 섬유 - 강화 폴리머와 같은 환경 적 요인에 대한 저항성이 우수한 재료가 선호됩니다.
예를 들어, 구리가 높은 구리 합금을 사용하면 전기 저항이 낮아 질 수 있으며, 이는 효율적인 신호 전송에 필수적입니다. 동시에 스테인리스 스틸 스크류는 습한 환경의 부식에 저항하여 연결의 무결성을 유지할 수 있습니다.
스레드 디자인
나사의 스레드 디자인은 또 다른 중요한 측면입니다. 잘 설계된 스레드는 강력하고 안정적인 연결을 제공 할 수 있습니다. PCB의 짝짓기 부품과의 적절한 참여를 보장하기 위해 스레드의 피치, 깊이 및 프로파일을 신중하게 선택해야합니다. 미세한 피치 스레드는 더 많은 접촉 지점과 더 단단한 착용감을 제공하기 때문에 거친 투구에 비해 진동에 더 나은 저항을 제공 할 수 있습니다.
잠금 메커니즘
진동으로 인해 나사가 느슨해지지 않도록 잠금 메커니즘을 설계에 통합 할 수 있습니다. 나일론 - 삽입 잠금 너트, 톱니 모양의 와셔 또는 스레드 잠금 접착제와 같은 여러 유형의 잠금 메커니즘이 있습니다.
나일론 - 삽입 잠금 너트는 너트 안에 나일론 링이있어 나사 스레드에 대한 마찰을 생성하여 회전하지 못하게합니다. 반면에 톱니 모양의 와셔는 커넥터와 PCB의 표면을 파고 이동에 대한 추가 저항을 제공합니다. 스레드 - 잠금 접착제는 어셈블리 전에 나사 스레드에 적용 할 수 있습니다. 접착제가 치료되면 나사를 제자리에 고정시키는 강한 결합을 형성합니다.
조립 및 설치 모범 사례
토크 제어
어셈블리 프로세스 중 적절한 토크 제어는 신뢰할 수있는 연결을 보장하는 데 중요합니다. 오버 - 나사를 조이면 스레드 나 PCB가 손상 될 수 있으며, 조임하면 연결이 느슨해 질 수 있습니다. 토크 렌치는 제조업체가 지정한 올바른 양의 토크를 적용하기 위해 사용해야합니다.
예를 들어, 특정 스크류 유형 커넥터의 권장 토크가 2 nm 인 경우 토크 렌치를 사용하여 정확히 2nm의 토크를 적용하면 연결이 너무 단단하거나 느슨하지 않도록합니다. 이것은 연결의 무결성을 유지하고 조기 실패를 방지합니다.
청소 및 준비
PCB에 나사 유형 커넥터를 설치하기 전에 커넥터와 PCB를 모두 철저히 청소해야합니다. 접촉 표면의 먼지, 잔해 또는 산화는 전기 저항을 증가시키고 연결의 성능에 영향을 줄 수 있습니다. 오염을 방지하기 위해 설치 과정에서 깨끗하고 건조한 환경을 유지해야합니다.
조정
커넥터를 PCB와 올바르게 정렬하는 것이 필수적입니다. 오정렬은 나사와 접촉점에 고르지 않은 스트레스를 유발하여 조기 마모 및 고장으로 이어질 수 있습니다. 스크류를 조기 전에 커넥터가 PCB에 올바르게 배치되도록하는 데 특수 정렬 도구 또는 가이드를 사용하여 커넥터가 PCB에 올바르게 배치되도록 할 수 있습니다.
테스트 및 품질 보증
진동 테스트
진동 테스트는 품질 보증 프로세스의 중요한 부분입니다. 커넥터는 실제 애플리케이션에서 발생할 것과 유사한 시뮬레이션 진동 조건을 사용해야합니다. 테스트 중에 전기 성능 및 연결의 기계적 무결성을 모니터링함으로써 모든 잠재적 문제를 조기에 식별 할 수 있습니다.
예를 들어, 커넥터는 진동 테이블에 장착되어 지정된 기간 동안 다른 주파수 및 진폭으로 진동 할 수 있습니다. 테스트 중에 전기 저항 측정은 연속적으로 수행하여 연결이 풀릴 수있는 변화를 감지 할 수 있습니다.
온도 사이클링 테스트
온도 사이클링 테스트는 다양한 온도 조건에서 커넥터의 성능을 평가하는 데 도움이됩니다. 커넥터는 온도 제어 챔버에 배치되고 반복적 인 가열 및 냉각 사이클을받습니다. 이 테스트는 연결의 균열 또는 풀기와 같은 열 팽창 및 수축과 관련된 모든 문제를 보여줄 수 있습니다.
소금 스프레이 테스트
부식성 환경에서 사용될 커넥터의 경우 소금 스프레이 테스트가 필요합니다. 커넥터는 특정 기간 동안 제어 된 챔버의 소금 - 물 안개에 노출됩니다. 테스트 후 커넥터는 부식 징후를 검사합니다. 이 테스트는 커넥터가 적절한 부식 저항을 갖도록하는 데 도움이됩니다.
유지 보수 및 모니터링
적절한 설계, 어셈블리 및 테스트를 통해서도 PCB에서 나사 유형 커넥터의 장기적 신뢰성을 보장하려면 정기적 인 유지 보수 및 모니터링이 여전히 필요합니다.
마모, 부식 또는 느슨한 징후를 확인하려면 정기적 인 검사를 수행해야합니다. 필요한 경우 나사를 조이고 접촉 표면을 청소하면 연결 성능을 유지하는 데 도움이됩니다.
경우에 따라 모니터링 시스템을 설치하여 커넥터의 전기 성능을 지속적으로 모니터링 할 수 있습니다. 예를 들어, 센서를 사용하여 전기 저항의 변화를 감지 할 수 있으며, 이는 연결에 잠재적 인 문제를 나타낼 수 있습니다.
결론
동적 환경에서 PCB에서 나사 유형 커넥터의 장기 용어 신뢰성을 보장하는 것은 복잡하지만 달성 가능한 목표입니다. 조립 및 설치의 모범 사례, 철저한 테스트 및 품질 보증 수행, 적절한 유지 보수 및 모니터링 구현에 따라 재료 선택, 스레드 설계 및 잠금 메커니즘과 같은 설계 요소를 고려함으로써 이러한 커넥터의 신뢰성을 크게 향상시킬 수 있습니다.

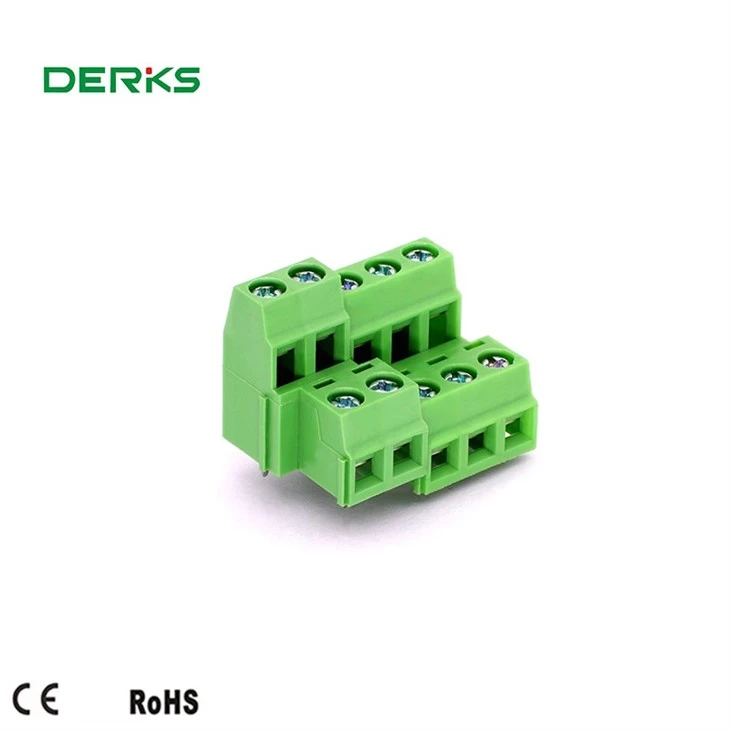

공급 업체로PCB 나사 터미널 블록, 우리는 최고 수준의 신뢰성을 충족하는 고품질 제품을 제공하기 위해 최선을 다하고 있습니다. 우리의커넥터 용 PCB 나사가없는 터미널 블록그리고PCB 나사 터미널 블록이러한 원칙을 염두에두고 설계 및 제조됩니다.
PCB 애플리케이션을위한 안정적인 나사 유형 커넥터를 찾고 있다면 조달 및 추가 토론을 위해 문의하십시오. 귀하의 특정 요구에 가장 적합한 솔루션을 찾기 위해 귀하와 협력 할 준비가되었습니다.
참조
- Arnold E. Brainin이 편집 한 "전기 커넥터 핸드북", 제 2 판.
- Kai -Ting Chien의 "신뢰성 엔지니어링 및 관리".
- Clyde F. Coombs Jr.의 "인쇄 회로 보드 설계, 제작 및 어셈블리의 핸드북"
